在進行

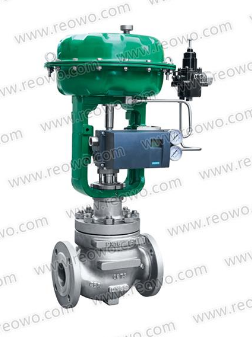

氣動調節閥的選擇時候,我們要注意到很多問題,那么氣動調節閥的選擇方案是什么呢?下面一起來看看吧。
1、結構形式的選擇
在切斷效果方面,角行程閥比直行程閥結構更簡單、密封效果更可靠、更具有優越性。使用角行程氣缸的閥門有:氣動球閥、氣動蝶閥、廣州維遠氣動波紋管截止閥。
2、密封面的選擇
(1)面對面密封
常見的柱塞閥芯,其密封面為60°的小錐面,此小錐面的寬度通常在0.5mm~2mm之間,要密封好就必須保證兩個錐面良好接觸。但事實上,它始終受到加工誤差的影響(如同心度、不圓度、傾斜度等),其密封效果不很理想。
?。?)球面密封
利用球面的球面轉動與固定的閥定小錐面相切,如果是硬密封,很難保證密封性能,因此大多采用軟密封,如氣動球閥。
(3)平面密封
平面密封是閥芯及閥座的表面均為平面,對材料和表面光潔度的要求特別高,一般的碳鋼或鑄鐵材料無法達到這個要求。必須要采用硬質合金或司太立合金才能確保密封性。
